ALTAVOCES DE TECHO

Todos nuestros altavoces están equipados inicialmente con un transformador de 100V para el cableado dedicado. Sin embargo, es posible cablear los altavoces en 4 u 8 Ω para una instalación de baja impedancia. La mayoría de los altavoces tienen un interruptor en el panel trasero que permite seleccionar la potencia y la impedancia deseadas.

Importante: La conexión de sus altavoces debe corresponder con la conexión del amplificador. Le aconsejamos que siga las instrucciones de uso de cada aparato antes de la instalación.

Existen 2 tipos de cableados de línea de 100V: el cableado en serie y el cableado en paralelo, y este último método está preferido por los instaladores. Es importante recordar que la potencia total de los altavoces debe ser inferior o igual que la potencia del amplificador.

En un sistema de megafonía de 100V, cada amplificador está equipado con un transformador, al igual que cada altavoz, lo que permite transformar la tensión entrante de 100V en una señal de modulación. Este transformador ajusta la potencia de salida del altavoz en vatios, de modo que cada altavoz utilice la potencia que necesita y que el volumen del sonido de cada altavoz se pueda ajustar de forma independiente.

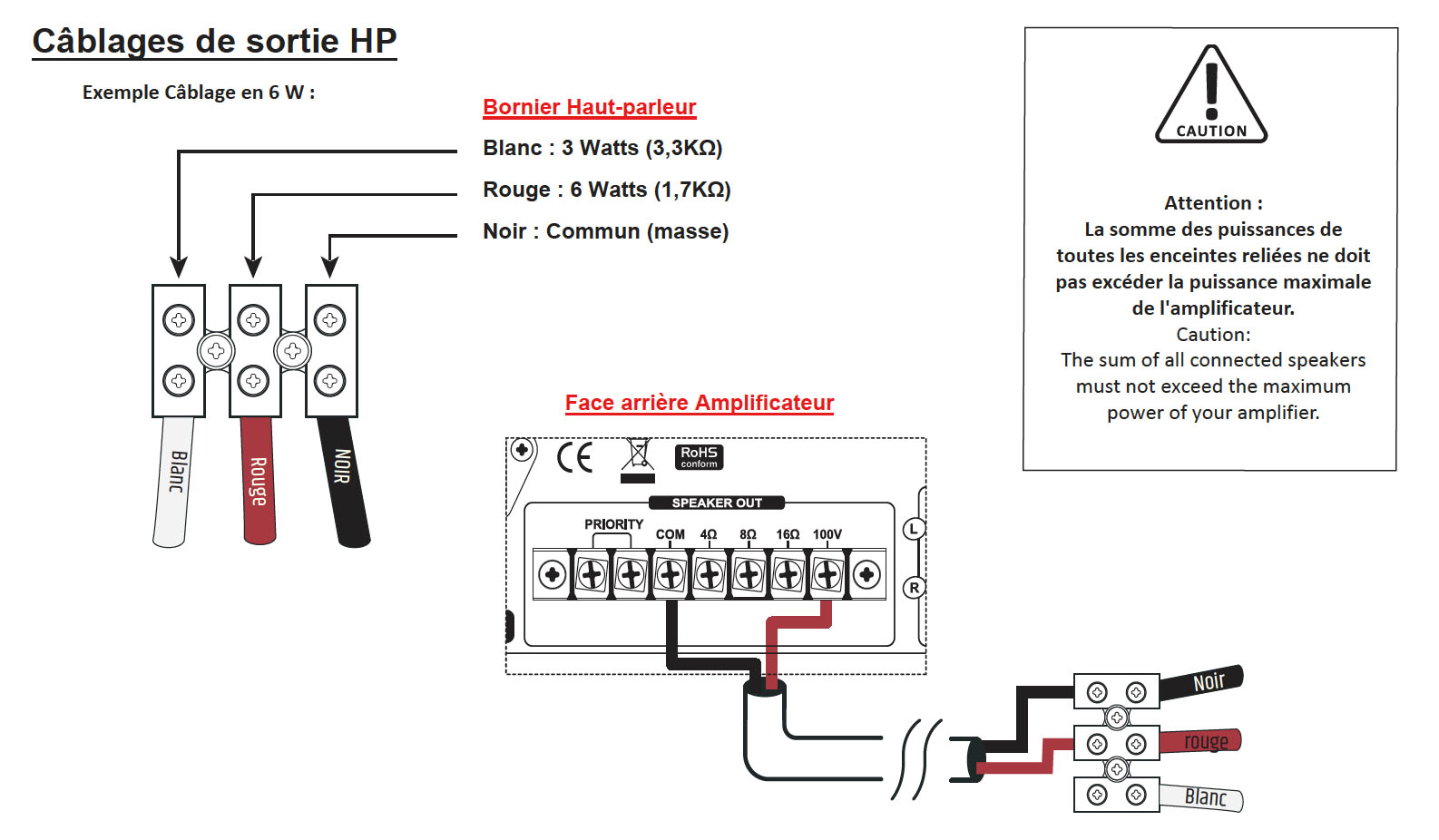

Ejemplo de cableado entre un altavoz empotrable CSL 603 y un amplificador AM 120A:

Cuando conecte los altavoces al amplificador, asegúrese de respetar la polaridad correcta:

Conecte los altavoces empotrados equipados con transformadores a los terminales COM y 100V del amplificador, como se muestra en el ejemplo anterior.
