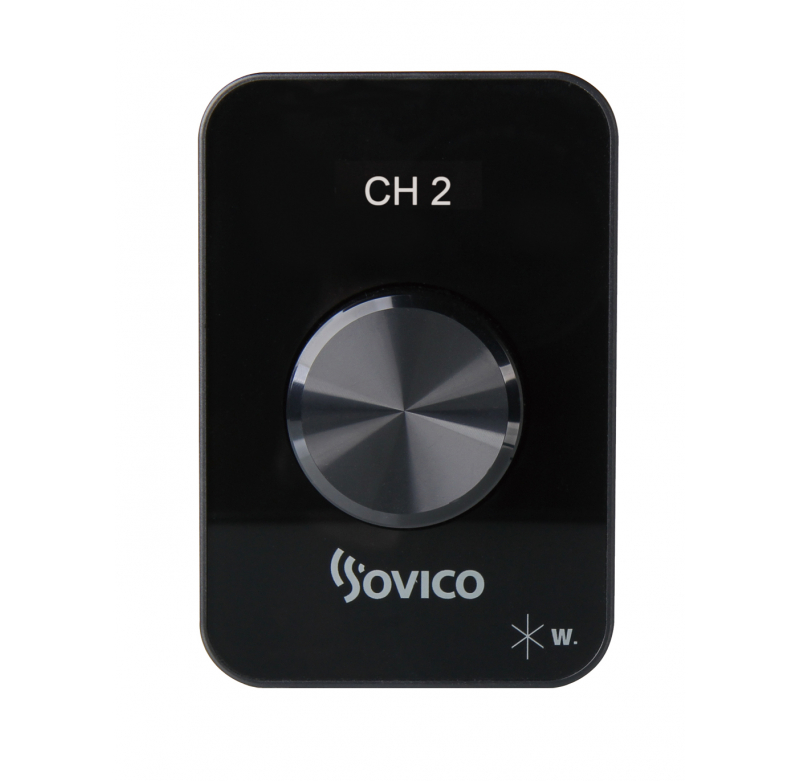

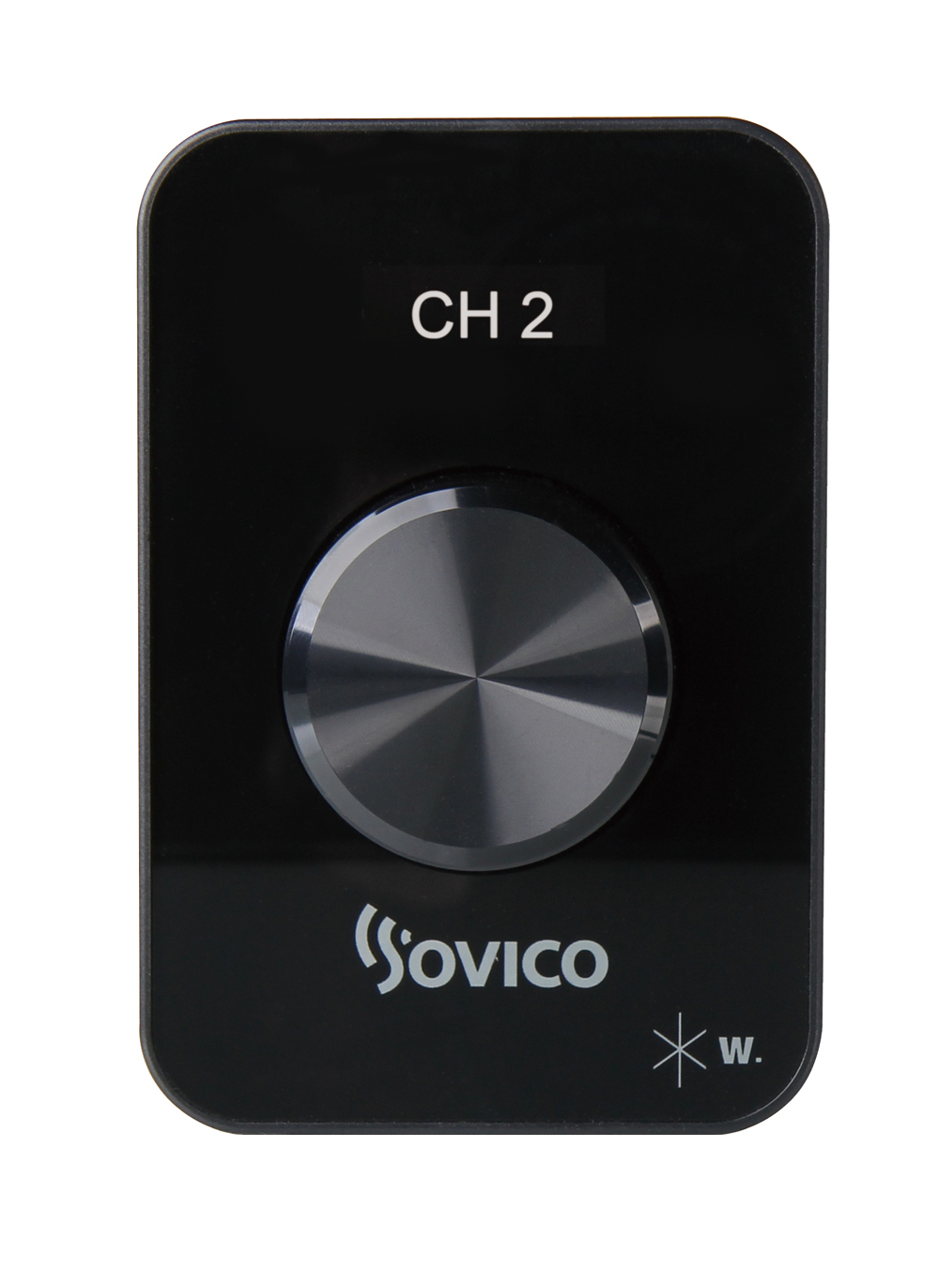

Pannello di selezione sorgente e volume (MATRIX)

Scheda prodotto in PDF

Pannello di selezione sorgente e volume a parete compatibile con il sistema Matrix

Controllo

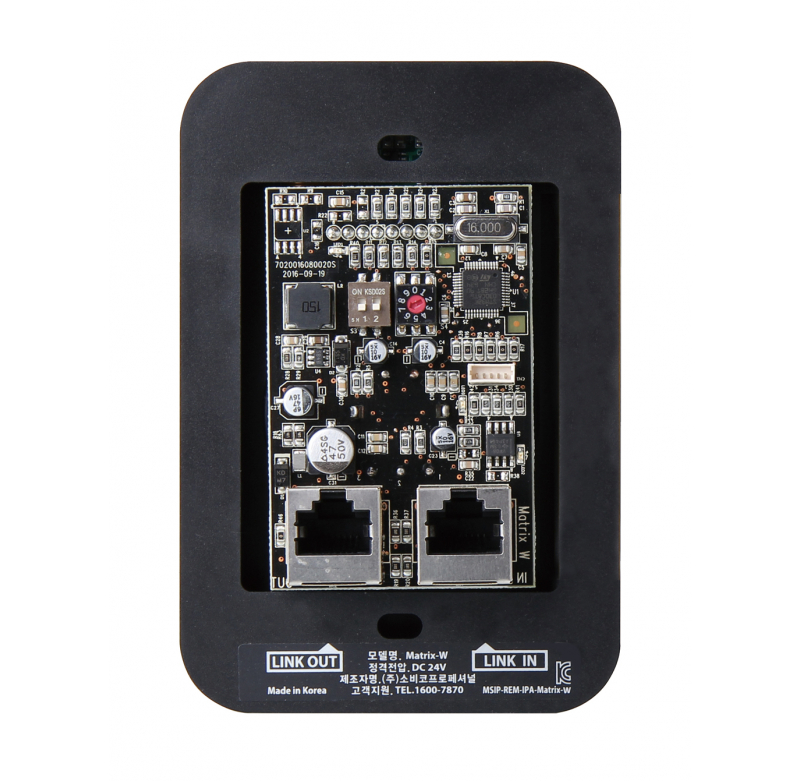

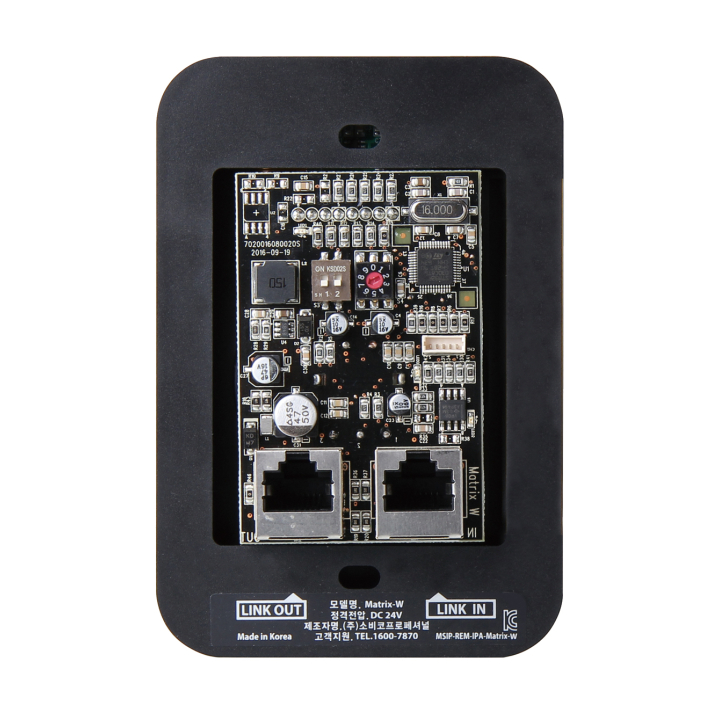

• Porta di controllo host seriale: 2 x RS485

Generale
• Alimentazione: +24VDC
• Dimensioni: 78 x 115 x 17 mm
• Peso: 110 gr

INFORMAZIONI IMPORTANTI SULL'UTILIZZO DEI MATERIALI MATRIX-C e MATRIX-M

La MATRIX C è dotata di una scheda di alimentazione a commutazione, nell'ambito di un uso normale; è imperativo non effettuare interruzioni e riaccensioni immediate per evitare danni

l'elettronica della sua alimentazione e di conseguenza distruggere altri elementi su MATRIX C.

Un inverter è una soluzione per evitare questi tagli sulla matrice.

È anche indispensabile controllare i livelli di ingresso.

Ingresso linea: dispositivo in 0 dB (1 Volt)

Ingresso microfonico: dispositivo a -20 dB (100 mV)

Se i livelli non sono correttamente adattati alle sorgenti collegate agli input audio, può avere anche danni irreversibili alla matrice.

I computer collegati alla matrice devono essere obbligatoriamente collegati all'uscita " Line " della scheda audio e non all'uscita " Cuffie " (livello diverso da 0db).

Nel caso in cui la scheda audio non abbia un'uscita " Line ", è imperativo mettere un filtro tipo DI-BOX.

Il filtro Rondson che puoi acquistare è FDR-60, più il cablaggio adatto alla sorgente da installare.

Il micropannello Matrix-M deve essere alimentato tramite un trasformatore 220v/24V 1A.
