Matrice audio digitale con 8 ingressi e 8 uscite

Scheda prodotto in PDF

Descrizione:

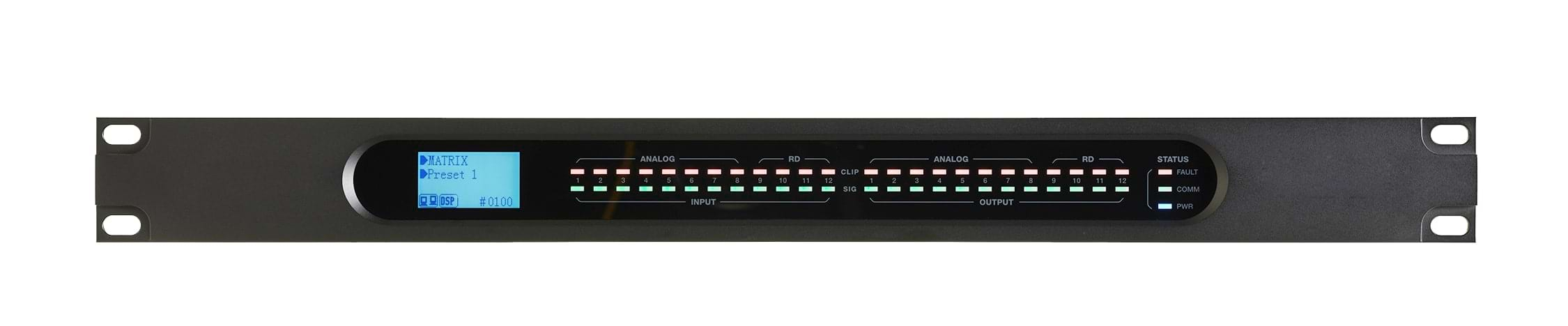

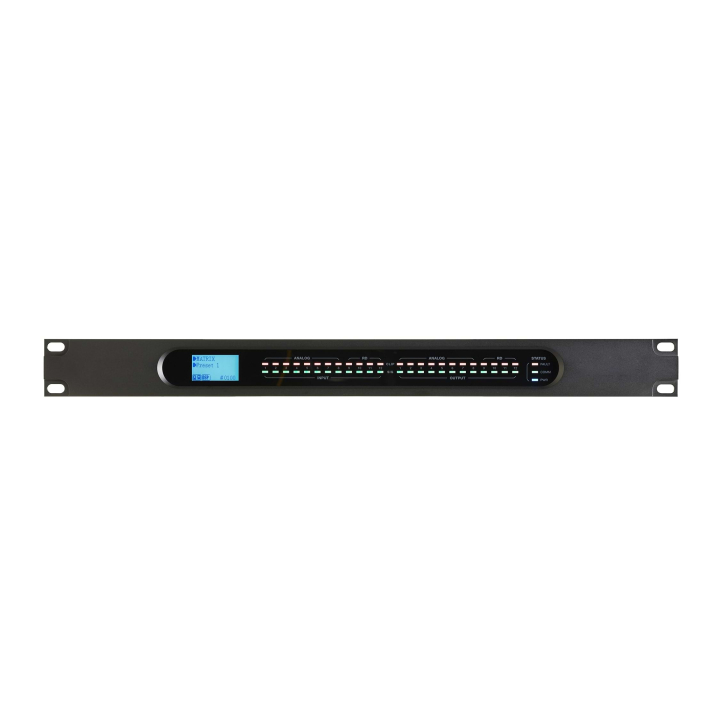

La nostra matrice audio digitale 12 x 12 (8 ingressi e 8 uscite analogiche e 4 x 4 remote) consente la connessione di 8 basi microfoniche e 8 pannelli a parete. Permette di indirizzare qualsiasi sorgente audio verso qualsiasi uscita e di gestirne il controllo a distanza per la diffusione di messaggi e la gestione delle zone.

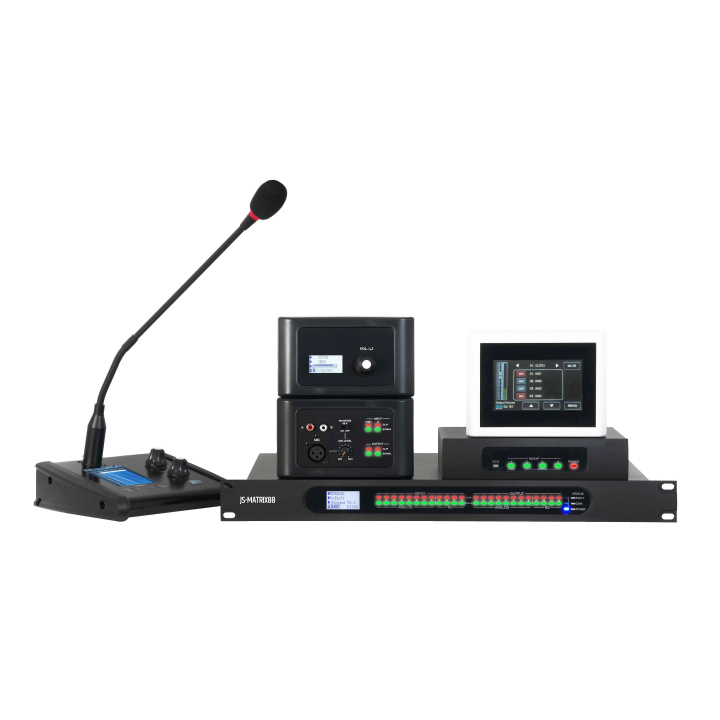

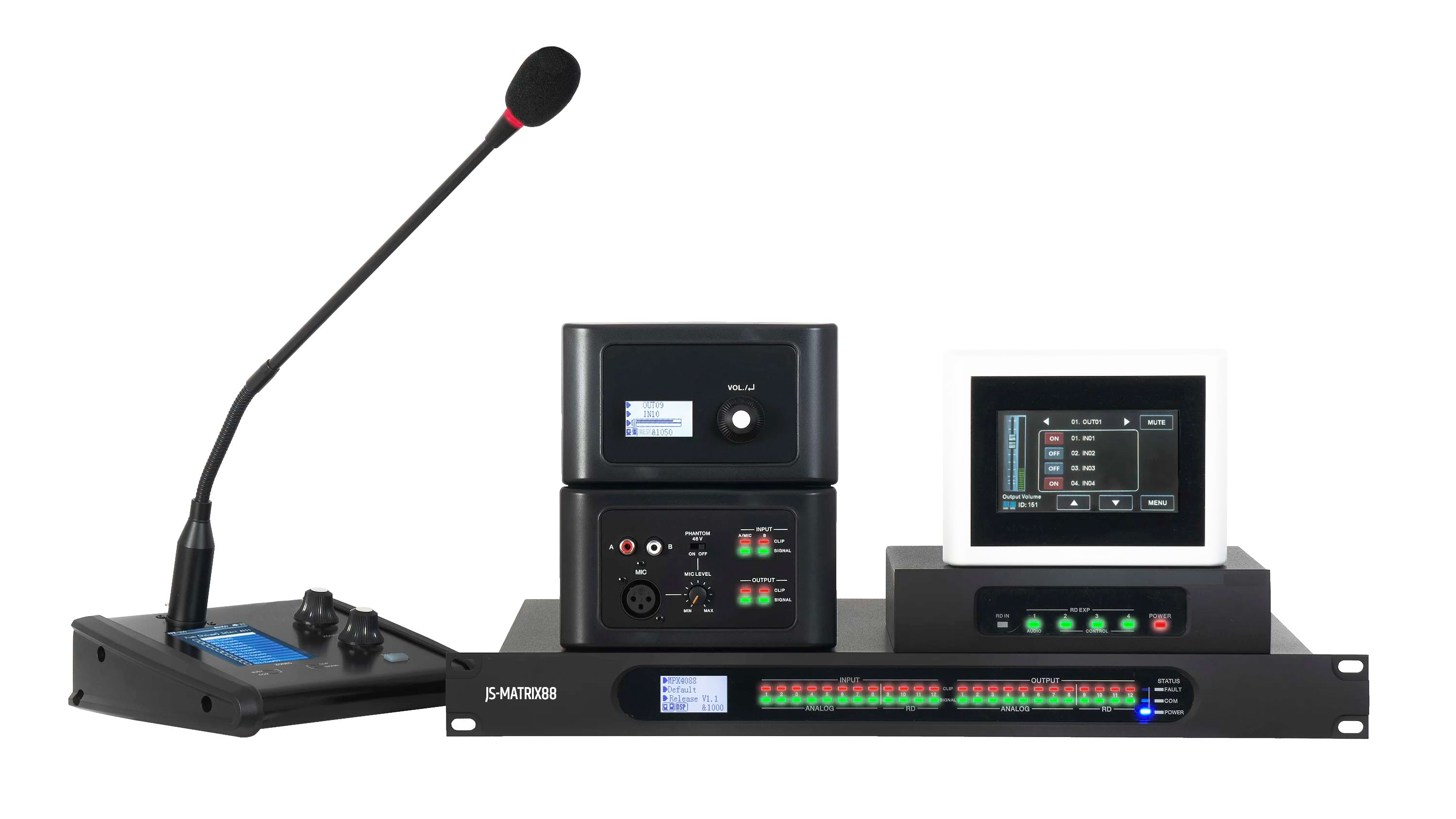

La matrice è completata dalle sue varie periferiche: la base microfonica di chiamata (JS-MATRIXMIC), il pannello a parete per la selezione delle sorgenti (JS-MATRIXPM) e il pannello a parete touch LCD (JS-MATRIXLCD) per il controllo a distanza della sorgente, della zona di diffusione e del volume. Inoltre, è inclusa l'unità di commutazione di zona (JS-MATRIX88EXPAND).

Il suo software dedicato vi permetterà di configurare, modificare o parametrizzare l'installazione. Questa operazione è possibile anche tramite la sua applicazione compatibile iOS e Android su smartphone e tablet.

Le molteplici possibilità di rete e l'aggiunta dell'opzione DANTE permettono di soddisfare le esigenze di grandi infrastrutture come centri commerciali, ristoranti, hotel, musei, sale conferenze, ecc. Fondamentalmente, ovunque il numero di ingressi e zone di diffusione richieda una configurazione precisa.

Caratteristiche:

• • Matrice audio digitale 12 x 12
• • 8 ingressi e 8 uscite analogiche e 4 x 4 remote
• • Filtro DSP ad alta precisione
• • Connessione fino a 8 basi microfoniche e 8 pannelli a parete
• • Configurazione e controllo su PC e MAC tramite software dedicato
• • Programmatore di diffusione integrato
• • Ingressi / uscite di uso generale (GPIO): 12 x 6
• • Applicazione iOS e Android, utilizzo intuitivo

INGRESSI

• • Bilanciati
• • Regolazione del guadagno: da 0 dB a 50 dB, a passi di 12 dB
• • Impedenza: 6.5 kΩ
• • Alimentazione phantom: +48 VDC, max 10 mA per ingresso
• • Rapporto segnale/rumore: < 0.01%, 20 Hz ~ 20 kHz, 0 dBu
• • Livello massimo: +20 dBu (7.746 Vrms)
• • Risposta in frequenza: 20 Hz ~ 20 kHz, 0 dB +/-1.5 dB
• • Gamma dinamica: -126 dBu
• • Distorsione di diafonia: -70 dB max, ponderazione A 20 Hz ~ 20 kHz, +20 dB

USCITE

• • Bilanciate
• • Impedenza: 240 kΩ
• • Livello massimo: +20 dBu
• • Risposta in frequenza: 20 Hz ~ 20 kHz, 0 dB +/-1.5 dB
• • Gamma dinamica: -107 dBu max, ponderazione A
• • Distorsione di diafonia: -87 dB, ponderazione A

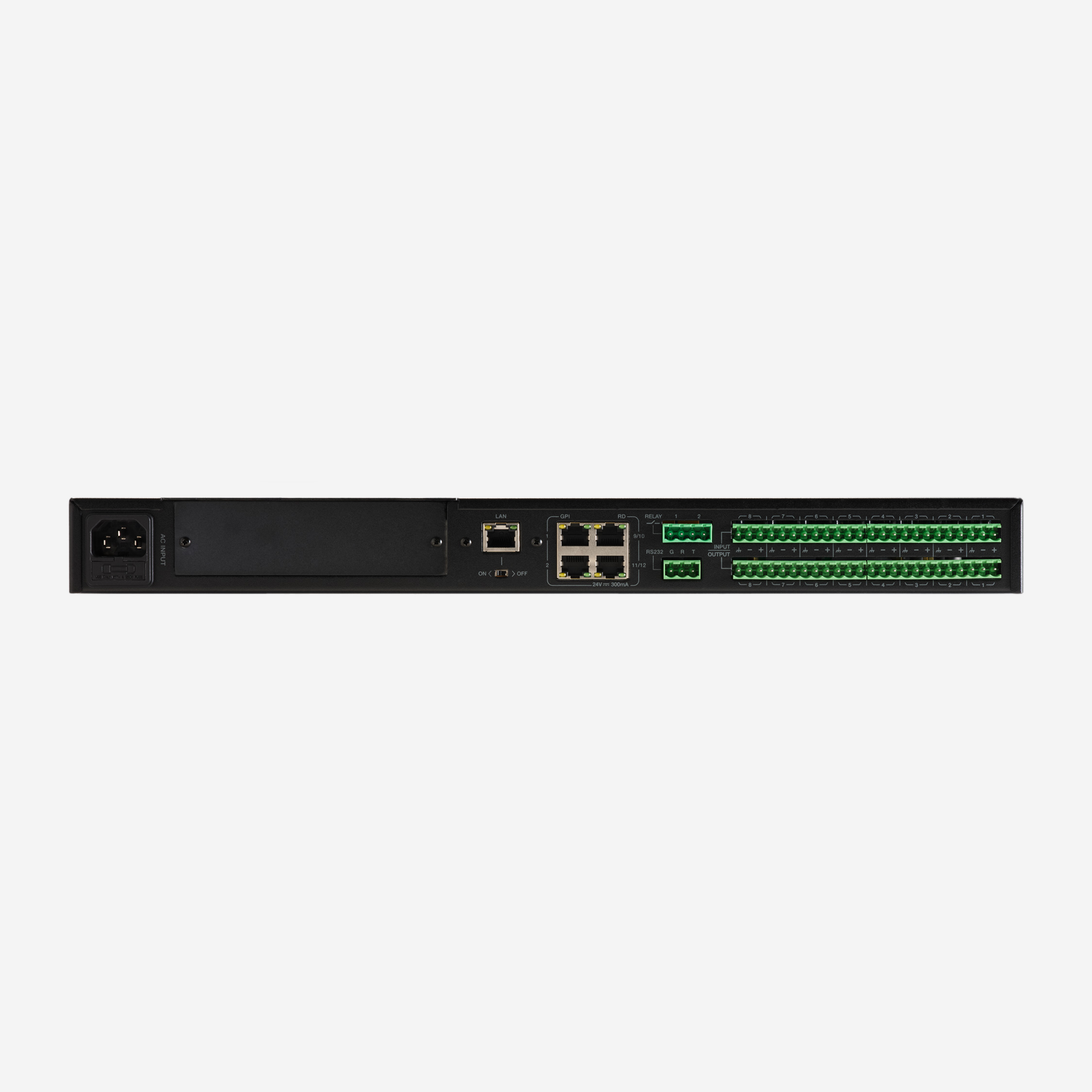

INDICATORI E CONNETTIVITÀ

• • Segnale: -30 dBu, LED verde
• • Clip: +17 dBu, LED rosso
• • Sovlink: porta IN/OUT per espansore di ingressi e uscite
• • Contatto pulito (GPIO): 12 ingressi e 6 uscite

DSP E SPECIFICHE FISICHE

• • Processore: SHARC ADSP-21489, 450 MHz
• • Lunghezza del bus dati: 32 / 64 bit a virgola mobile
• • Dimensioni (L x A x P): 483 x 44 x 256 mm
• • Peso: 3.4 kg
