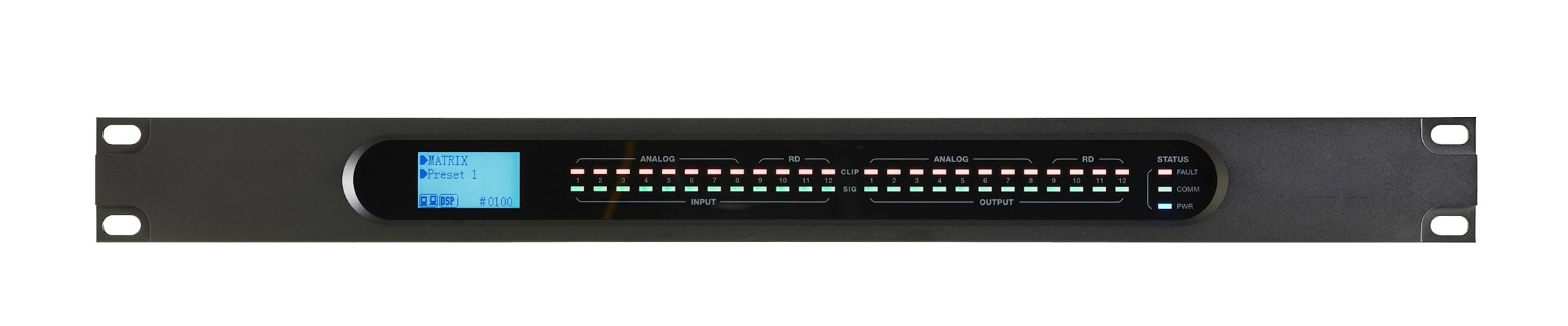

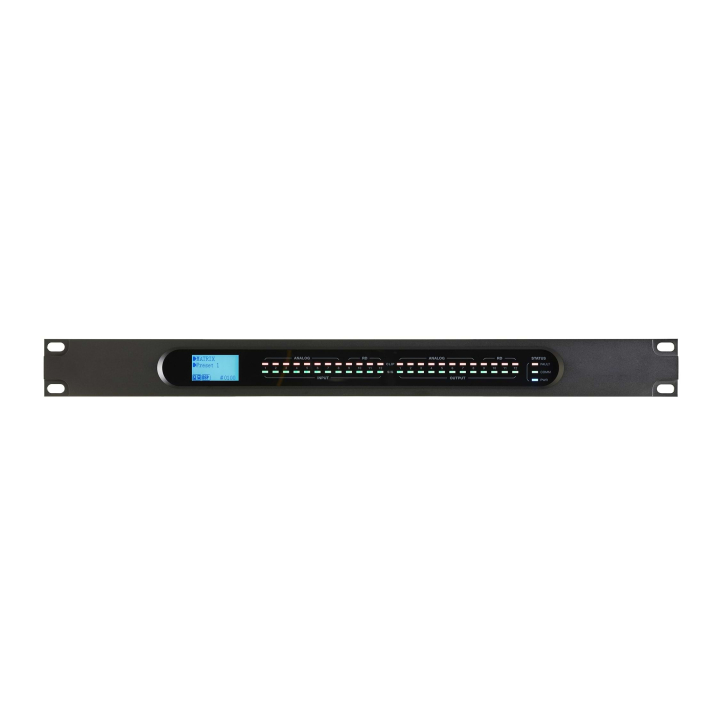

Matriz de audio digital con 8 entradas y 8 salidas

Ficha de producto en PDF

Descripción:

Nuestra matriz de audio digital 12 x 12 (8 entradas y 8 salidas analógicas y 4 x 4 remotas) permite la conexión de 8 pupitres microfónicos y 8 placas de pared. Permite enrutar cualquier fuente de audio a cualquier salida y controlarla a distancia para la emisión de mensajes y la gestión de zonas.

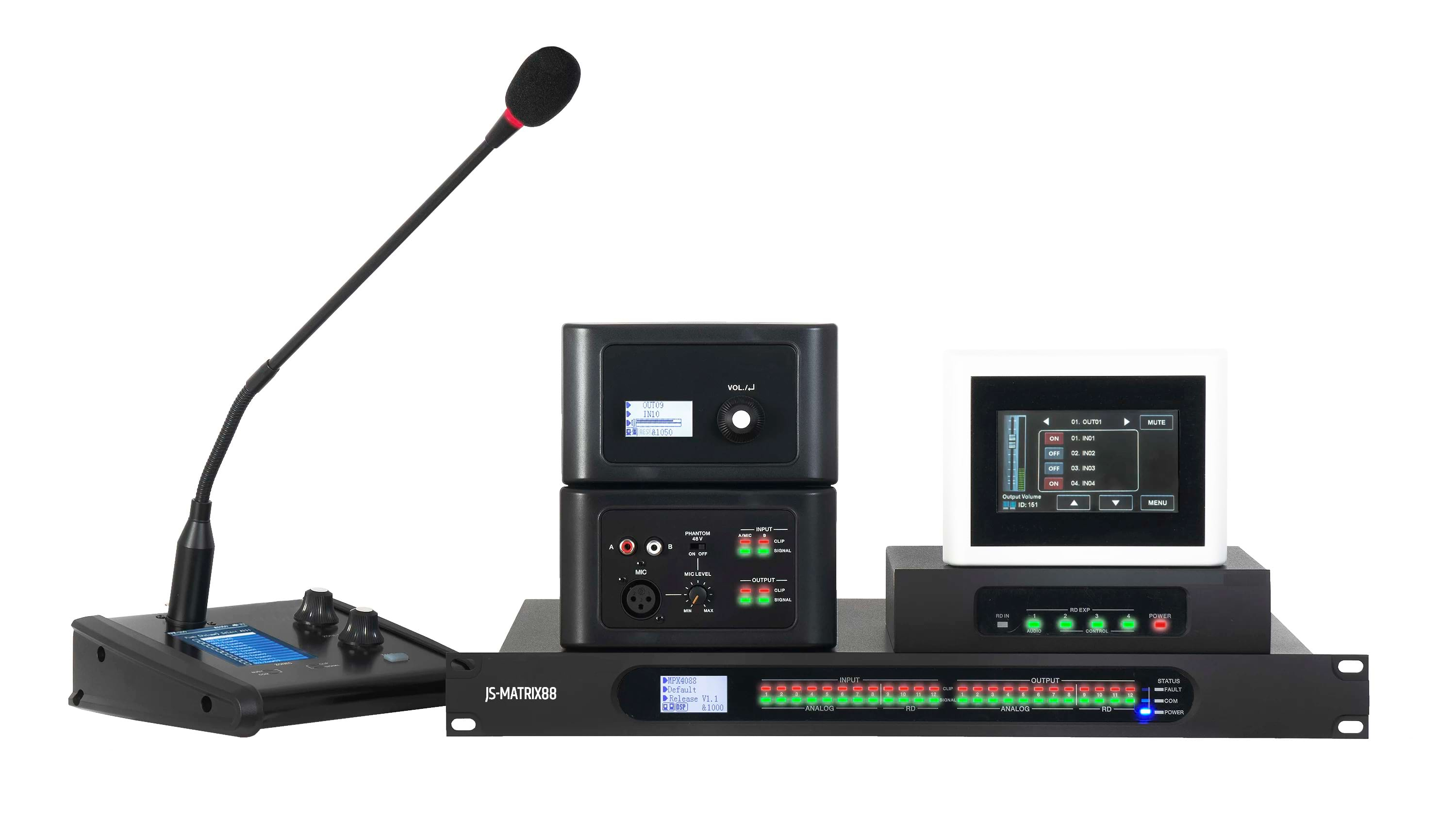

La matriz se complementa con sus distintos periféricos: el micrófono pupitre de llamada (JS-MATRIXMIC), la placa de pared de selección de fuentes (JS-MATRIXPM) y la placa de pared táctil LCD (JS-MATRIXLCD) para un control a distancia de la fuente, la zona de emisión y el volumen. Además, incluye su unidad de conmutación de zonas (JS-MATRIX88EXPAND).

Su software dedicado le permitirá configurar, modificar o parametrizar su instalación. Esta acción también es posible a través de su aplicación compatible con iOS y Android en sus smartphones y tabletas.

Las múltiples posibilidades de red y la incorporación de la opción DANTE permiten satisfacer las necesidades de grandes infraestructuras como centros comerciales, restaurantes, hoteles, museos, salas de conferencias, etc. Básicamente, dondequiera que el número de entradas y zonas de emisión requiera una configuración precisa.

Características:

• • Matriz de audio digital 12 x 12
• • 8 entradas y 8 salidas analógicas y 4 x 4 remotas
• • Filtro DSP de alta precisión
• • Conexión de hasta 8 pupitres microfónicos y 8 placas de pared
• • Configuración y control en PC y MAC mediante software dedicado
• • Programador de emisiones integrado
• • Entradas / salidas de propósito general (GPIO): 12 x 6
• • Aplicación para iOS y Android de uso intuitivo

ENTRADAS

• • Balanceadas
• • Ajuste de ganancia: de 0 dB a 50 dB, en pasos de 12 dB
• • Impedancia: 6.5 kΩ
• • Alimentación fantasma: +48 VDC, máx. 10 mA por entrada
• • Relación señal/ruido: < 0.01%, 20 Hz ~ 20 kHz, 0 dBu
• • Nivel máximo: +20 dBu (7.746 Vrms)
• • Respuesta en frecuencia: 20 Hz ~ 20 kHz, 0 dB +/-1.5 dB
• • Rango dinámico: -126 dBu
• • Distorsión de cruce: -70 dB máx., ponderación A 20 Hz ~ 20 kHz, +20 dB

SALIDAS

• • Balanceadas
• • Impedancia: 240 kΩ
• • Nivel máximo: +20 dBu
• • Respuesta en frecuencia: 20 Hz ~ 20 kHz, 0 dB +/-1.5 dB
• • Rango dinámico: -107 dBu máx., ponderación A
• • Distorsión de cruce: -87 dB, ponderación A

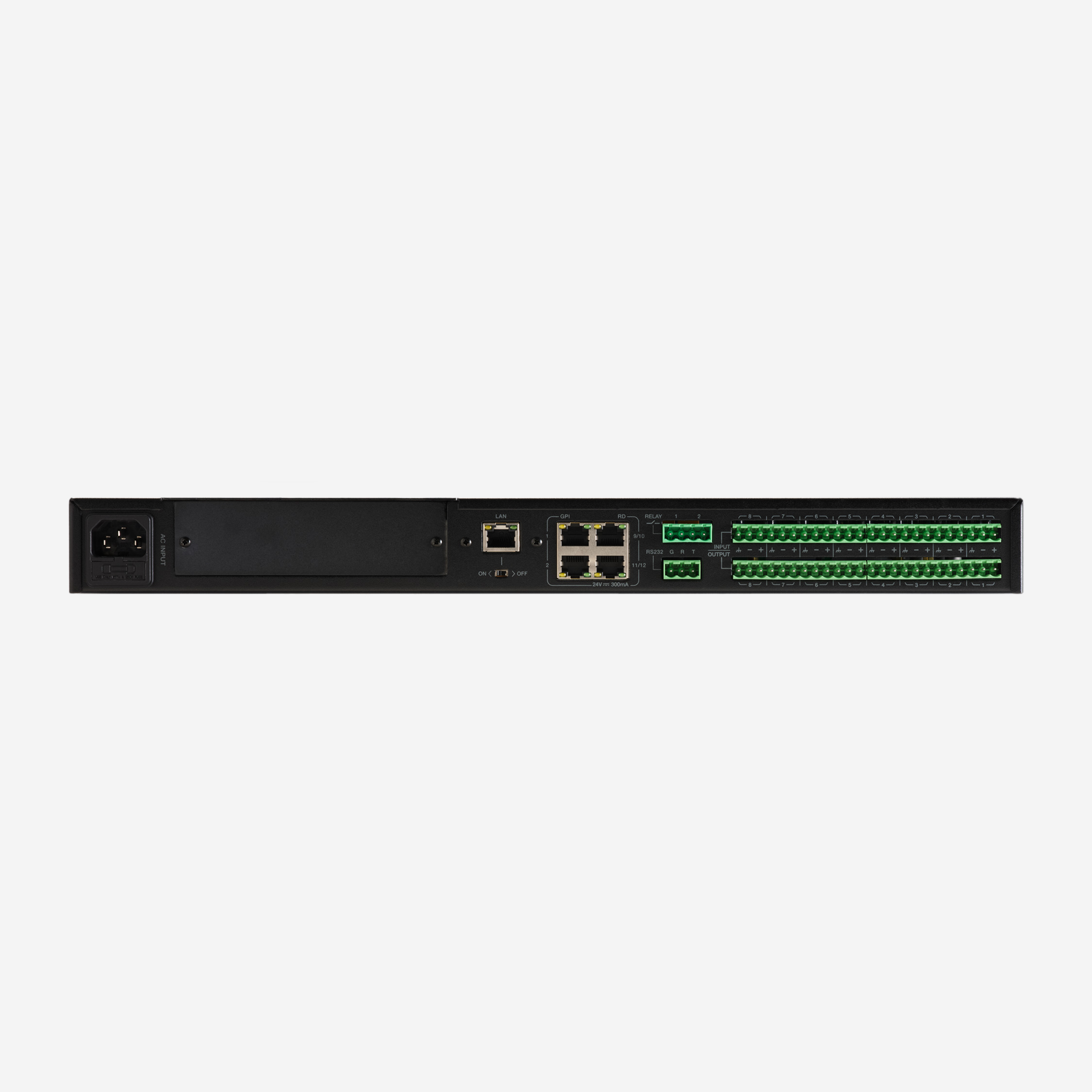

INDICADORES Y CONECTIVIDAD

• • Señal: -30 dBu, LED verde
• • Clip: +17 dBu, LED rojo
• • Sovlink: puerto IN/OUT para expansor de entradas y salidas
• • Contacto seco (GPIO): 12 entradas y 6 salidas

DSP Y ESPECIFICACIONES FÍSICAS

• • Procesador: SHARC ADSP-21489, 450 MHz
• • Longitud del bus de datos: 32 / 64 bits de coma flotante
• • Dimensiones (An x Al x Pr): 483 x 44 x 256 mm
• • Peso: 3.4 kg
