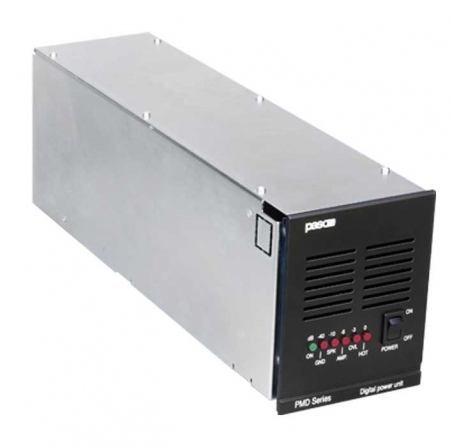

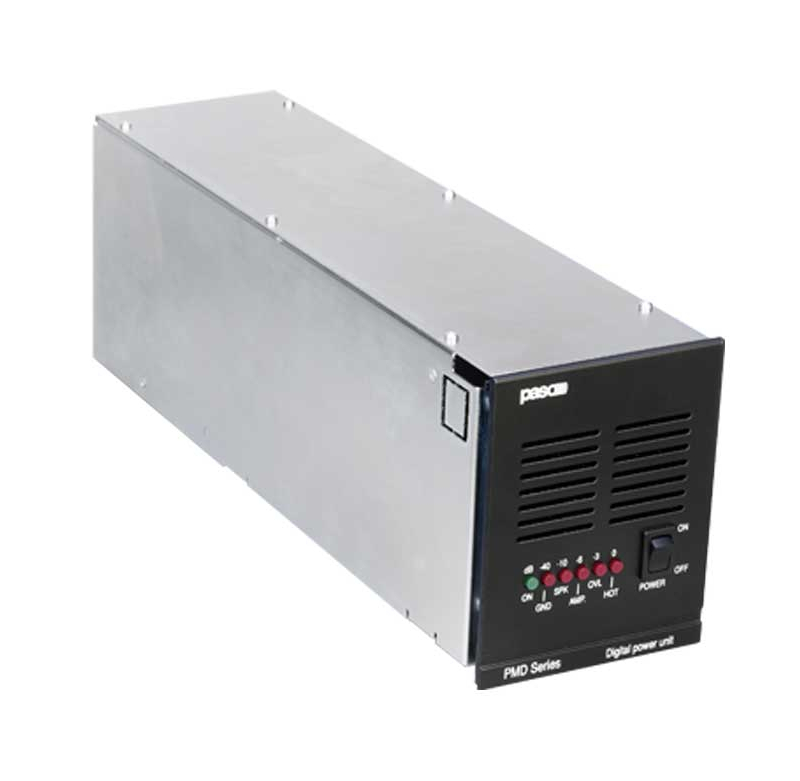

Amplificatore digitale classe "D" 250 W EN54-16

Scheda prodotto in formato PDF

Descrizione

Progettare e selezionare con cura componenti altamente tecnologici e affidabili ci ha permesso di dare vita alla gamma PMD, amplificatori digitali di classe "D" che si distinguono per la loro estrema compattezza e il basso consumo energetico.

Gli amplificatori PMD sono dotati di una scheda diagnostica per testarne il corretto funzionamento e verificare l'integrità della linea degli altoparlanti. Collegati direttamente al controller CR8506-V tramite cavo schermato CAT5, consentono di realizzare zone ad alta potenza.
È possibile collegare in cascata fino a 16 unità PMD a ciascuna delle 6 linee di uscita (zone) del CR8506-V.
Un amplificatore può essere configurato come amplificatore di riserva per ciascun gruppo. L'alimentazione indipendente di ciascun amplificatore garantisce l'estrema affidabilità del sistema e la sua conformità alle norme di sicurezza.

Applicazioni particolari

Gli amplificatori PMD possono essere utilizzati anche al di fuori del sistema PA8500-VES in contesti che richiedono sia un ingombro minimo che un'elevata affidabilità.

Protezione

Oltre alla classica protezione con fusibile, gli amplificatori integrano una protezione elettronica e una protezione termica con ripristino automatico che li proteggono dai possibili rischi di danni causati da sovraccarichi.

Supporto amplificatori

Per montare amplificatori modulari PMD in un rack da 19 pollici è necessario un supporto PMS2001.

Caratteristiche

• Alimentazione 230 Vca / 24 Vcc.
• Modalità autonoma / controllo remoto.
• Doppia presa di ingresso RJ45 (per collegare più amplificatori in parallelo).
• Due ingressi audio.
• LED di indicazione del livello/stato sul pannello frontale.
• Raffreddamento forzato tramite ventola con circuito elettronico di comando e protezione.
• Morsettiera rimovibile.

• Regolazione del volume di uscita.
• Selezione dell'ingresso.
• Inserimento del filtro LOW CUT.

• Diagnosi delle funzioni principali.
• Controllo e misurazione dell'impedenza della linea degli altoparlanti.
• Controllo e isolamento delle linee degli altoparlanti in cortocircuito.
• Controllo e isolamento a terra (guasto a terra).

 Connessioni

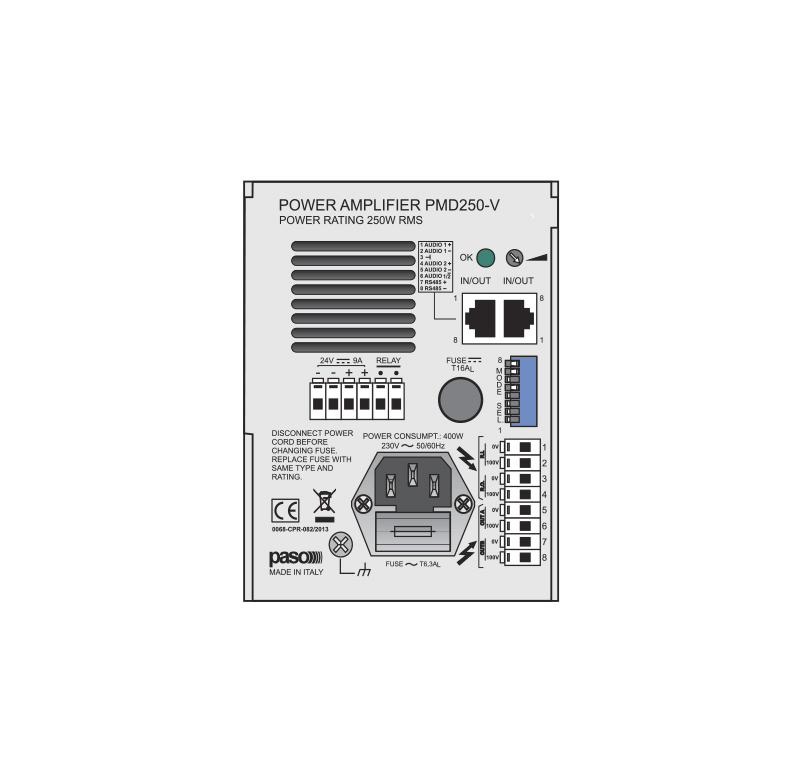

Il pannello posteriore dell'apparecchio è dotato di due prese RJ45, ciascuna delle quali è collegata in parallelo per i collegamenti audio a livello di linea e di comunicazione seriale.
Gli ingressi audio 1 e 2 sono bilanciati elettronicamente. I connettori devono essere di tipo RJ45 schermato.

È disponibile una morsettiera rimovibile per il collegamento alle linee degli altoparlanti e a un eventuale amplificatore di emergenza.
