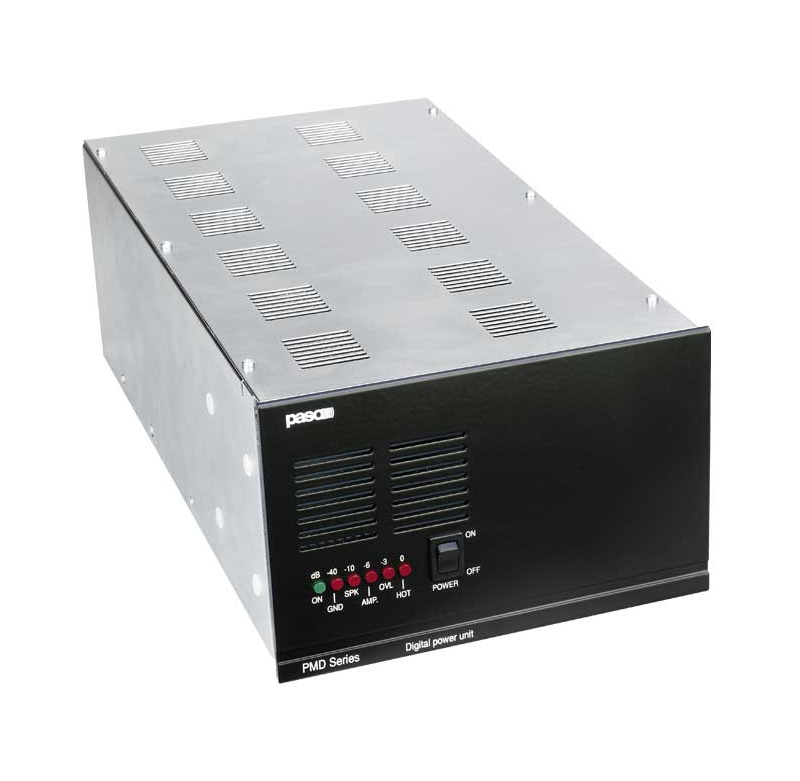

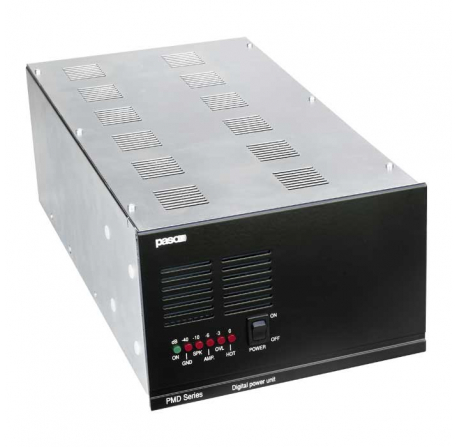

Amplificador digital de clase «D» 500 W EN54-16

Descripción

La gama PMD de amplificadores digitales de clase D es el resultado de un cuidadoso diseño y de la selección de componentes de alta tecnología y gran fiabilidad. Estos amplificadores son extremadamente compactos y consumen muy poca energía.

Los amplificadores PMD están equipados con una tarjeta de diagnóstico para comprobar su correcto funcionamiento y verificar la integridad de la línea de altavoces. Conectados directamente al controlador CR8506-V mediante un cable apantallado CAT5, pueden utilizarse para crear zonas de alta potencia.
Se pueden conectar en cascada hasta 16 unidades PMD a cada una de las 6 líneas de salida (zonas) del CR8506-V.
Se puede configurar un amplificador como amplificador de reserva para cada grupo. La alimentación independiente de cada amplificador garantiza la máxima fiabilidad del sistema y el cumplimiento de las normas de seguridad.

Aplicaciones especiales

Los amplificadores PMD también pueden utilizarse fuera del sistema PA8500-VES en aplicaciones que requieran un espacio mínimo y una alta fiabilidad.

Protección

Además de la protección convencional por fusible, los amplificadores incorporan protección electrónica y protección térmica autorreiniciable para protegerlos contra posibles daños causados por sobrecargas.

Soporte del amplificador

Se necesita un soporte PMS2001 para montar los amplificadores modulares PMD en un rack de 19».

Especificaciones

- Alimentación 230Vac / 24Vdc.
- Modo autónomo / control remoto.
- Dos tomas de entrada RJ45 (para conectar varios amplificadores en paralelo).
- Dos entradas de audio.
- LED indicador de nivel/estado en panel frontal.
- Ventilador de refrigeración forzada con control electrónico y circuito de protección.
- Bloque de terminales extraíble.

- Control de volumen de salida.
- Selección de entrada.
- Inserción de filtro LOW CUT.

- Diagnóstico de las funciones principales.
- Comprobación y medición de la impedancia de la línea de altavoces.
- Comprobación y aislamiento de líneas de altavoces cortocircuitadas.
- Comprobación y aislamiento de faltas a tierra.

Conexiones

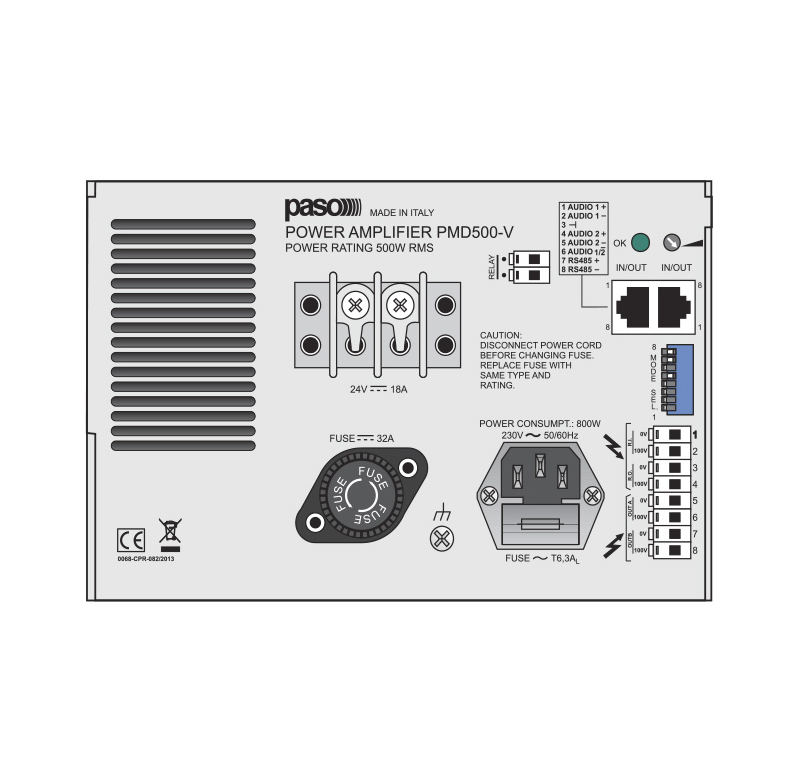

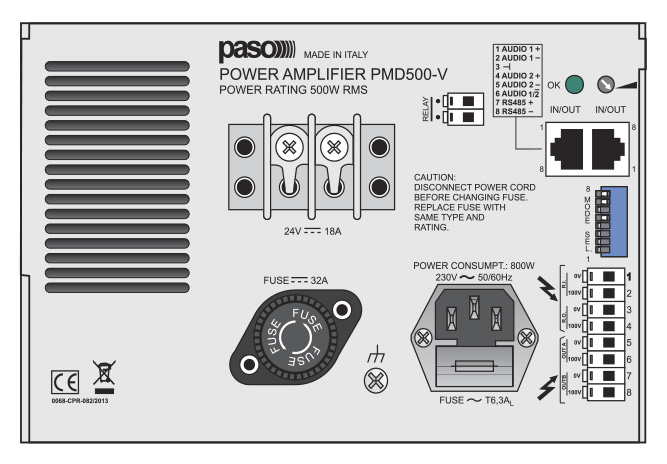

El panel trasero de la unidad tiene dos tomas RJ45, cada una con conexiones paralelas para nivel de línea de audio y comunicación serie.
Las entradas de audio 1 y 2 están balanceadas electrónicamente. Los conectores deben ser del tipo RJ45 apantallado.

Dispone de un bloque de terminales extraíble para la conexión a las líneas de altavoces y a un posible amplificador de reserva.
